非標設備電氣設計規范（二） 電控柜/箱設計、安裝規范
發布時間：2025-10-22 來源：合肥仁楷智能 瀏覽次數：3032.1、放置及安裝一般原則
1、易于接近及維修；
2、對于外來影響與操作環境具適當?shù)姆雷o(hù)能力；
3、對機器和其附屬設備易于操作及維修。
---------上述引自GB/T 5226.1-2019_11.1

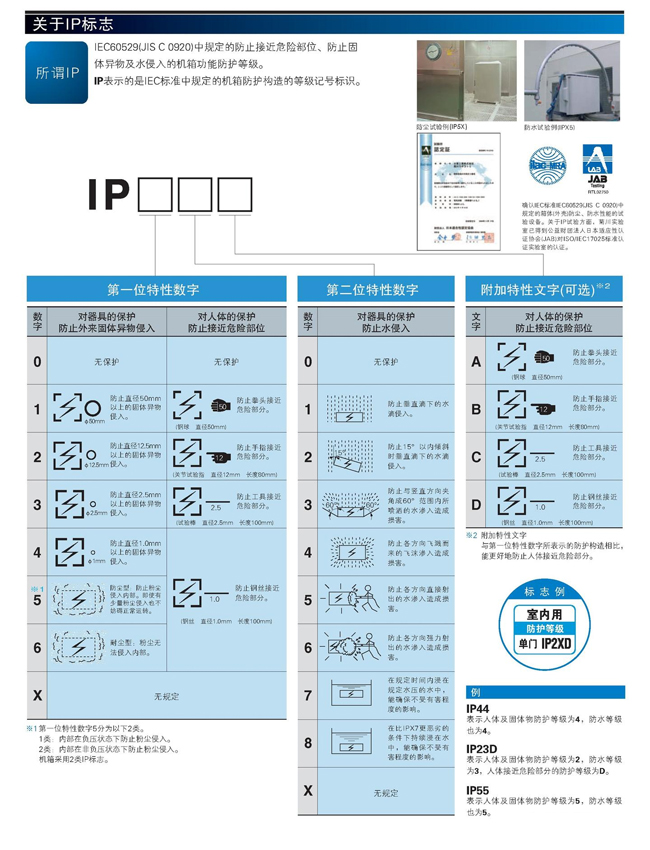

2.2、防護等級
國標GB/T 4208-2017（IEC 60529:2013 IDT）防護等級規定總結如下：
電氣箱的防護等級視其所安裝使用的環境情況而定：
(1) 用以安裝控制機構之電氣箱：IP22。
(2) 僅含大型設備,具通風之電氣箱：IP10。
(3) 一般工業用電氣箱：IP32、IP43或IP54。
(4) 防塵電氣箱：IP65。
---------上述引自GB/T 5226.1-2019_11.3
室內柜我一般選IP5X
2.3、門和開孔
1、電氣箱使用之結構材料須能承受可能的機械、電氣及熱應力。
2、建議電氣箱門寬不超過0.9m，開啟角度至少95°。
3、門、護蓋及電氣箱等的接合處或隙縫處須能承受用于機器上的液體、蒸氣或氣體等的化學影響。
4、用以確保電氣箱上的門或護蓋上供操作或維修用之開口的保護等級的方法，應能：
(1) 牢固地與門、護蓋或電氣箱附著；
(2) 不因門或護蓋的移除或更換而遭破壞，且不傷及原有的保護等級。
5、電氣箱上所有的開孔不可破壞原應具有的IP保護等級。
6、用以供電纜線進入的開口須能容易地被重新打開。
7、建議電氣箱或可提供一合適開口讓凝結的濕氣能排出。
8、電氣箱上有供安裝用的孔，在安裝后此孔不可破壞原應具有的IP等級。
---------上述引自GB/T 5226.1-2019_11.4
9、柜內電氣安裝板宜使用鍍鋅板，保證其良好的導電性。
10、必要時，根據所需要使用的溫度環境，采取適當?shù)拇胧ㄈ缤L(fēng)、加熱）以保證維持正常工作溫度所需要的使用條件，例如：繼電器、儀表、PLC等正常運行時需要的最低最高溫度。
11、大型控制柜應加裝吊環或者吊鉤。
12、如無特殊要求，柜內應設計照明裝置以方便維護。
