非標設備電氣設計規范（十一） 標記和告警標識
發布時間：2025-10-31 來源：合肥仁楷智能 瀏覽次數：25711.1、電氣部件標識
a）所有電氣部品都應清晰的標出和技術文件相一致的項目代號，且需要做雙重標識；

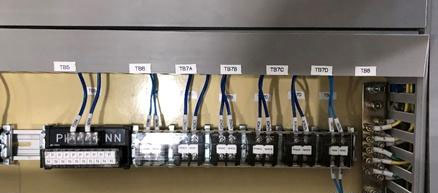

b）柜內部件，部件上、部件上方的線槽或者安裝板上；
c）門上部件，部件上、部件的安裝背板上。

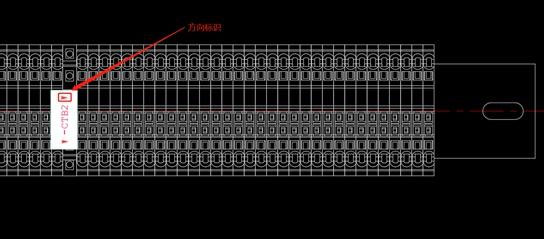

d）對于插入式端子排的標識板應注明其方向性，如下圖
e）所有標識標記、警告標志、銘牌都應明確醒目且經久耐用，經得住復雜的實際環境影響。

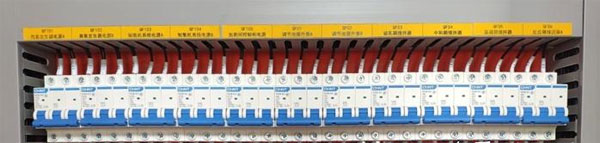

f）對于空開標記，除標注其代號外，也可應標注其功能。如下圖
11.2、銘牌
銘牌應固定在鄰近各個引入電源的外殼上，并給出以下信息
1、供方的名稱或商標
2、必要的認證標記（CCC、CE、PSE等）
3、額定電壓、相數及滿載電流
---------上述引自GB/T 5226.1-2019_16.4
4、設備的出廠編號
5、制造日期
6、其他客戶指定需要的參數
11.3、告警標示
11.3.1、告警標識尺寸

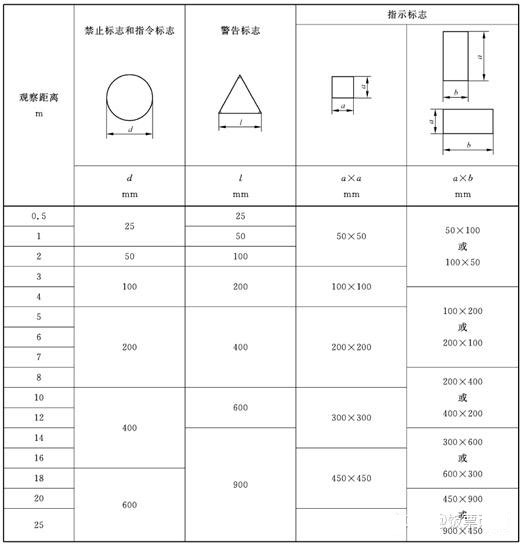

在良好觀察條件下，安全標志的最小推薦尺寸及對應的觀察距離見下表，當觀察條件不適合但又需要標志時，則相應增大標志的尺寸。
---------上表引自GB 18209.1-2010 附錄NA.1
11.3.2、電擊危險
不能清楚表明其中裝有電氣部件的外殼、進線端子、例外電路，都應標出如下圖所示的圖形符號。外殼裝有電源切斷開關的，可以省略下圖標記
ISO 7010-W012
11.3.3、熱表面風險
風險評估表明需要警告防止電氣設備危險表面溫度的可能性，應使用下圖所示的圖形符號。
ISO 7010-W017
