仁楷電氣淺談星形-三角形降壓啟動控制電路
發布時間：2025-10-29 來源：合肥仁楷智能 瀏覽次數：547合肥仁楷電氣介紹星形-三角形降壓啟動控制電路的工作原理及電氣元件實物接線，星形-三角形降壓啟動控制電路是電工和儀表工必須熟練掌握的基本控制電路。
三相異步電動機在剛啟動時，流過電子繞組的電流很大，為額定電流的4-7倍。對于容量大的電動機，若采用普通的全壓啟動方式，會出現啟動時電流過大而使供電電源電壓下降很多的現象，這樣可能會影響采用同一供電電源的其他設備的正常工作。
解決上述問題的方法及時對三相異步電動機進行降壓啟動，待電動機運轉以后再提供全壓。一般規定，供電電源容量在180kV.A以上，電動機容量在7kW以下的三相異步電動機可采用直接全壓啟動，超出這個范圍需采用降壓啟動方式。另外，由于降壓啟動時流入電動機的電流較小，電動機產生的力矩小，因此降壓啟動需要在輕載或空載時進行。
降壓啟動控制線路種類很多，下面僅介紹較常見的星形-三角形(Y-△)降壓啟動控制電路。
1、星形-三角形降壓啟動的接線方式
三相異步電動機接線盒有U1、U2、V1、V2、W1、W2工6個接線端，如圖1所示。當U2、V2、W2三端連接在一起時，內部繞組就構成了星形連接，如圖2所示；當U1、W2、U2和V1、V1、W2兩兩連接在一起時，內部繞組就構成了三角形連接，如圖3所示。若三相電源任意兩相之間的電壓是380V，當電動機繞組接成星形時，每個繞組上的實際電壓值為；當電動機繞組接成三角形時，每個繞組上的電壓值為380V。由于繞組接成星形時電壓降低，相應流過繞組的電流也減小(約為三角形接法的1/3)。
圖1 三相異步電動機接線盒

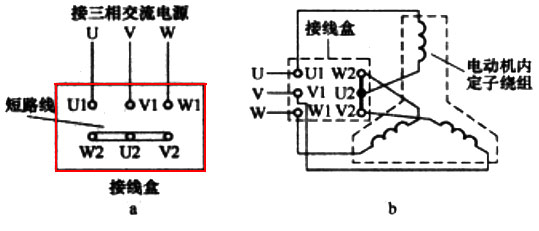

圖2 三相異步電動機繞組按星形接法接線

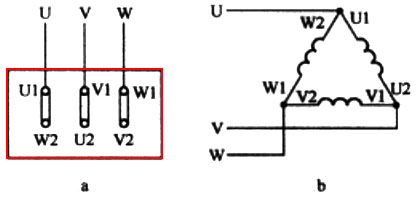

圖3 三相異步電動機繞組按三角形接法接線
星形-三角形降壓啟動控制電路就是在啟動時將電動機的繞組接成星形，啟動后再將繞組接成三角形，容電動機全壓運行。當電動機繞組接成星形時，繞組上的電壓低、流過的電流小，因而產生的力矩也小，所以星形-三角形降壓啟動只適用于輕載或空載啟動。
2、星形-三角形降壓啟動電路
星形-三角形降壓啟動電路如圖4所示，該電路采用時間繼電器來自動控制切換。星形-三角形降壓啟動電路工作原理分析如下：
圖4 星形-三角形降壓啟動電路

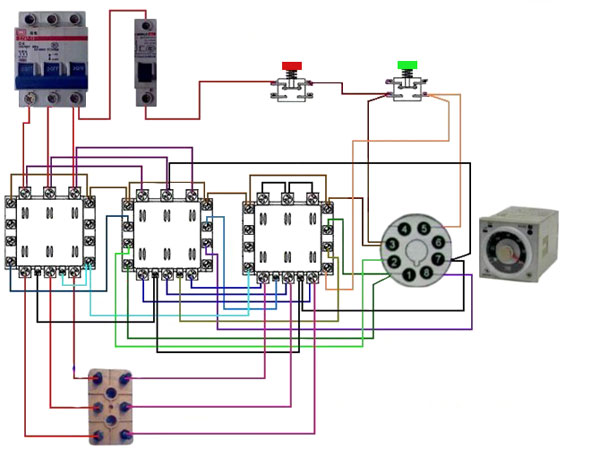

圖5 星形-三角形降壓啟動電路元件實物連線圖
①閉合電源開關QS
②星形降壓啟動控制
按下啟動按鈕SB1→接觸器KM3線圈和時間繼電器KT線圈均得電→KM3主觸點閉合、KM3常開輔助觸點閉合、KM3常閉輔助觸點斷開→KM3主觸點閉合，將電動機繞組接成星形；KM3常閉輔助觸點斷開使KM2線圈的供電切斷；KM3常開輔助觸點閉合使KM1線圈得電→KM1線圈得電使KM1常開輔助觸點和主觸點均閉合→KM1常開輔助觸點閉合使KM1線圈在SB1斷開后繼續得電；KM1主觸點閉合使電動機U1、V1、W1端得電，電動機星形啟動。
③三角形正常運行控制
時間繼電器KT線圈得電一段時間后，其延時常閉觸點斷開→KM3線圈失電→KM3主觸點斷開、KM3常開輔助觸點斷開、KM3常閉輔助觸點閉合→KM3主觸點斷開，取消電動機繞組的星形連接；KM3常閉輔助觸點閉合，使KM2線圈得電→KM2線圈得電使KM2常閉輔助觸點斷開、KM2主觸點均閉合→KM2常閉輔助觸點斷開，使KT線圈失電；KM2主觸點閉合，將電動機繞組接成三角形方式，電動機以三角形連接正常運行。
④停止控制
按下停止按鈕SB2→KM1、KM2、KM3線圈均失電→KM1、KM2、KM3主觸點均斷開→電動機因供電被切斷而停轉。
⑤斷開電源開關QS
【提示】現場在連接電纜時，務必將電動機接線盒內各端子上的短接片取掉！
星形-三角形啟動電路時電工必須掌握的電路，儀表工在現場維護時也經常碰到，所以儀表工業必須熟悉和掌握該電路的原理、接線和故障處理，多一門技能對大家工作百利而無一害。
