帶自吸式欠電壓脫扣器的萬能斷路器意外跳閘故障處理案例
發布時間：2025-11-01 來源：合肥仁楷智能 瀏覽次數：342本文通過合肥仁楷電氣處理某廠帶自吸式欠電壓脫扣器的萬能斷路器意外跳閘故障處理案例，分享故障分析處理和電氣設備改進經驗。

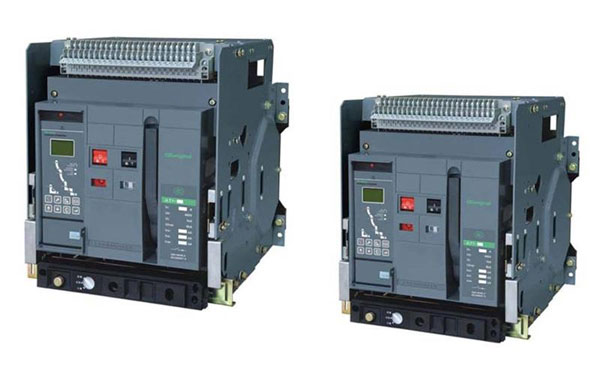

故障設備：某配電室中的萬能式斷路器。
故障現象：這只斷路器在使用了一年多之后，在運行過程中經常跳閘，給生產帶來嚴重的影響。
診斷分析
在合肥仁楷智能裝備有限公司工程師協助處理之前，工廠的電氣人員已經多次更換自吸式欠電壓脫扣器上的電子元器件，故障得到解決，但短時間內又出現跳閘現象。合肥仁楷電氣仔細勘察現場和分析現場電氣配置情況后，向業主提供以下故障分析情況：
①檢查斷路器的附件配置，它帶有自吸式欠電壓脫扣器，當配電線路電壓降至某一規定范圍時，斷路器可以跳閘斷開，避免用電設備在欠電壓情況下非正常地運行。
②檢查低壓母線排上的線路電壓，在400V左右，有較小的波動(在390-410V)，處在欠電壓脫扣器允許波動幅度(85%-110%)Ue的范圍之內。
③對脫扣器進行檢查，線圈溫度正常，接線牢固。推桿的行程適中，沒有彎曲和變形現象，其他的機械零件也都完好無損。但是在它的控制電路中，有兩只電解電容溫度較高，有“鼓肚”現象。
④對斷路器的負載進行檢查，它的主要負載是兩臺400kW的中頻感應加熱電爐。其中有很多非線性元件，整流器和逆變器使用了大容量的電力晶閘管、電容器。它們在傳遞、變換、吸收電力系統所提供的基波電流的同時，向電力系統饋送出大量高次諧波。這些諧波對電網危害很大，對供電設備和控制元件都有損耗和干擾，也會導致脫扣器控制線路中的電容器過熱、“鼓肚”，引起斷路器意外跳閘。
故障處理：
①更換有“鼓肚”現象的電容器。
②在低壓配電室中加裝一臺諧波抑制裝置，減輕中頻感應爐諧波的影響。自此之后，不再出現類似的故障。
另有一臺萬能式斷路器，配帶有助吸式欠電壓脫扣器，在運行中經常出現跳閘現象。檢査電源電壓，在正常范圍之內。檢查脫扣器的接線，發現引線端子的螺釘松動，緊固螺釘后，故障得以排除。
【經驗總結】在斷路器中，自吸式欠電壓脫扣器近年來大量使用，其優點是安裝簡單、使用方便。缺點是采用了比較復雜的電子線路，對控制電路中的電子元件要嚴格篩選。充分老化。如果受到外界干擾，可能將欠電壓脫扣器損壞，導致斷路器不能正常工作。
