合肥仁楷解答：PT二次線引出接線端子不夠用怎么辦？
發布時間：2025-11-14 來源：合肥仁楷智能 瀏覽次數：237各位搞二次的小伙伴一定遇見過PT二次線引出端子至其他回路引接時，接線端子不夠用的問題(例如：某PT端子每相只有兩個端子，但需要接3路以上的設備)?，F(xiàn)場加端子不便時，接線端子會一團糟?。?！
根據國網六統一標準：每個端子只能壓接一根導線的要求，以及現場實際一個端子壓接兩根線時會出現松動，尤其不允許不同線徑、硬線軟線同時壓接在一個端子。
QGDW1161-2014 線路保護及輔助裝置標準化-設計規范
QGDW1175-2013-變壓器、高壓并聯電抗器和母線保護及輔助裝置標準化設計規范
知識回顧：電壓互感器文字符號為TV。
案例1：某線路PT(0.5/3P準確級)二次繞組設計院設計為三相電壓至4處(保護，錄波，PMU，遠動采集)，但只有兩個接線端子，無法實現一個接線端子壓接一根導線。
案例2：某220kV雙母線PT，需要至線路保護，母線保護，發電機保護，錄波，遠動等共計9處，現場設計為每相三個接線端子，存在一個端子壓接3根線的情況。
解決方案：
1、設計招標時要求保護柜的PT端子，每相要有2個接線端子，方便本柜電壓往外并接。
2、若設計院設計為所有保護裝置都從端子箱引接電壓，需提前核實需要電壓的裝置，要求廠家出廠配線時電壓接線端子數量大于需要電壓的裝置臺數。
3、若設計院設計為電壓端子從端子箱引接至中間轉接端子柜，則要求轉接端子柜廠家配夠電壓接線端子數量。

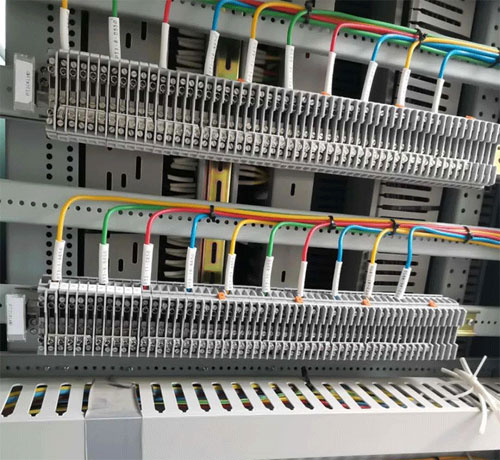

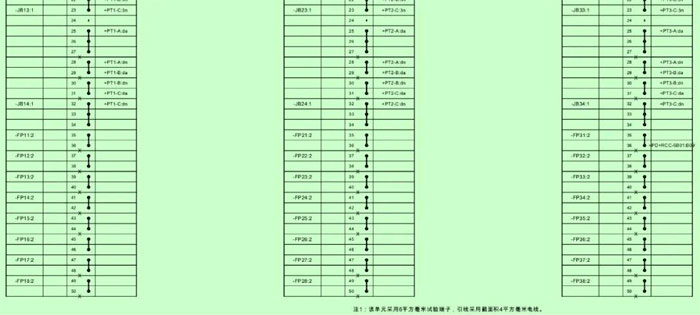

4、只能現場自己增加接線端子，如下圖：
【擴展知識】
跳合閘端子，尤其是跳閘端子一般會有不同裝置來跳閘某斷路器，則提前考慮跳閘端子多并接幾根端子，滿足一個端子壓接一根導線的要求。
