設置電弧故障保護器的標準及電弧故障保護器接線形式
發布時間：2025-12-05 來源：合肥仁楷智能 瀏覽次數：189近日合肥某工程師在做酒店電氣設計時，被圖審老師提出要按當?shù)氐貥薉B37 T2863-2016修改增加電弧故障保護器(AFDD)。電工基礎欄目編整理了資料，合肥仁楷智能結合電弧故障保護器的標準解答使用電弧故障保護器的原因及電弧故障保護器接線形式方面的問題。

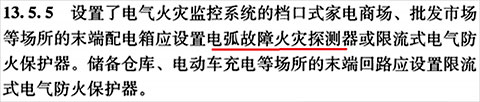

GB51348-2019《民用建筑電氣設計標準》13.5.5條：
2、某廠家電弧故障保護器接線形式
關于電弧故障的標準
◆ 國家標準GB/T31143《電弧故障保護電器(AFDD)的一般要求》也對電弧故障保護裝置提出要求，對規范產品生產起到重要作用。

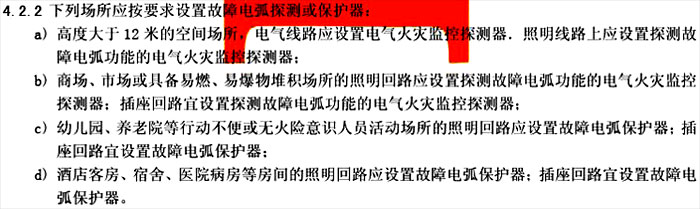

◆ DB37 T2863-2016《電氣火災監控系統設計、施工及驗收規范》這本山東地方標準中4.2.2條規定：
簡言之，人員密集場所+有可燃物的房間需設置AFDD，設置部位為照明和插座回路。
為何使用電弧故障保護器

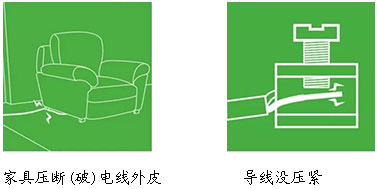

由于電弧引起的火災占火災比例相當大的。下邊列出兩種常見的可以產生電弧的場景。
電弧故障保護器具體接線形式

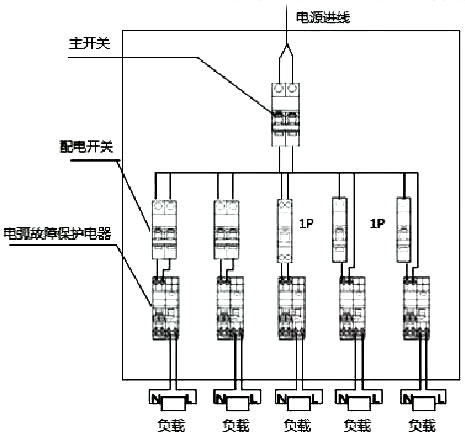

1、安徽地方標準做法

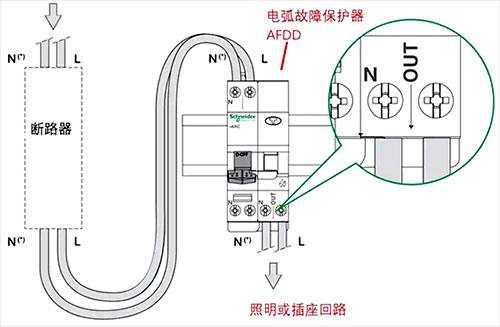

2、某廠家電弧故障保護器接線形式
關于電限流式保護器標準
1、DGJ08-2048-2016《民用建筑電氣防火設計規程》中的要求：第5.4.8條電氣防火限流式保護器應應滿足現行國家標準《電氣火災監控系統》GB14287.6中相關規定；租售式商場商鋪、批發市場、集貿市場、甲乙丙類危險器庫房等場所的末端配電箱應設置電氣防火限流式保護器；幼兒園、老年人建筑、集中宿舍及電動車充電站等場所的末端配電箱宜設置電氣防火限流式保護器。
2、DB11/791-2011《北京市地方標準 文物建筑消防設施設置規范》中要求：第9.2.1條 文物建筑內的低壓配電線路應設置電氣火災監控系統，其產品應符合GB14827的要求。重要用電設備的電源接入處宜設置限流式斷路保護裝置。

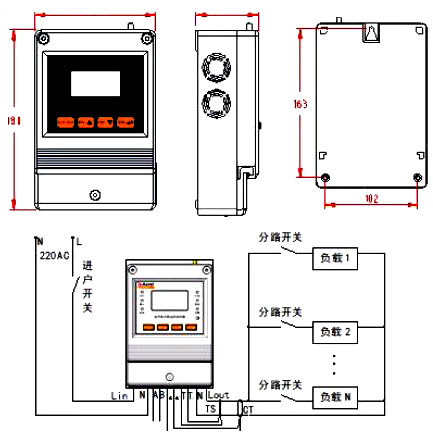

3、電弧故障保護器接線形式
電弧故障保護器應設置在末端配電箱的進線開關下側，其額定電流值應與進線回路保護開關一致；
