推薦閱讀_電纜接地線穿過零序電流互感器的原因

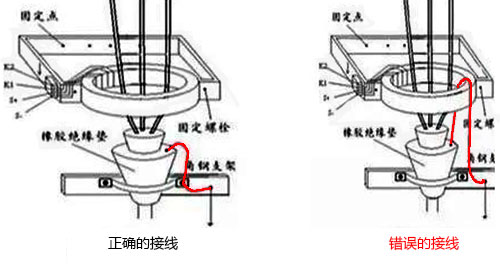

發布時間：2026-01-20 來源：合肥仁楷智能 瀏覽次數：46零序電流互感器與接地線的關系應掌握一個原則：電纜兩端端部接地線與電纜金屬保護層、大地形成的閉合回路不得與零序電流互感器匝鏈(穿過)。
當電纜接地點在零序電流互感器以下時，接地線應直接接地；接地點在零序電流互感器以上時，接地線應穿過零序電流互感器接地。同時，由電纜頭至零序電流互感器的一段電纜金屬護層和接地線應對地絕緣，對地絕緣電阻值應不低于50kΩ。
以上做法是為了防止電纜接地時的零序電流在零序電流互感器前面泄漏，造成誤判斷；經電纜金屬護層流動的雜散電流由接地線流入大地，也不與零序電流互感器匝鏈，雜散電流也不會影響正確判斷。
總結
1、如果單純用于電纜接地，電纜的接地線是可以不經過電流互感器，而直接接地的。
2、如果該路出線(進線)設有零序保護，則要求取零序電流信號，該信號源就是這個電流互感器，為了準確測量這個零序電流，就要求被測的電流導體通過這個電流互感器，于是就出現了電纜的接地線通過零序電流互感器的情況。
