關于室外路燈采用TN-S系統還是TT系統?合肥仁楷智能裝備有限公司給出參考答案,供大家參考、學習,也為景觀照明設計、建設提供借鑒和幫助。
室外路燈采用TN-S系統還是TT系統?
①如果配電變壓器高壓側系統是中性點直接接地或經低電阻接地,室外路燈可采用TN-S接地系統。
②如果配電變壓器高壓側系統為小電流接地系統,且室外路燈未采取總等電位聯結措施的,一定要采用 TT接地系統。

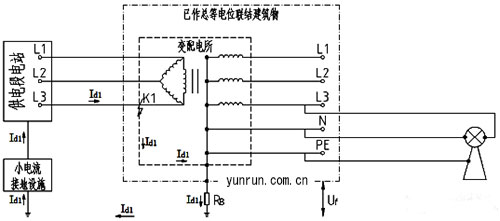

圖1 高壓為小電流接地、低壓為TN-S系統
如圖1所示,高壓為小電流接地、低壓為TN-S系統。小電流接地系統包括中性點不接地、經消弧線圈接地、高阻抗接地等形式。當變電所高壓配電裝置發生單相接地短路時(圖中K1所示),由于無法構成故障回路,因此單相接地短路電流Id1比較小,遠小于運行時的工作電流。不接地相的對地電壓會升高,最高為線電壓(金屬性短路)。但就整個系統而言,相電壓和線電壓均保持不變,系統還可繼續運行。但不接地相對地電壓升高會影響到整個系統的絕緣,所以這種情況只能運行一段時間,一般為1-2小時。在此期間需及時排查、消除故障,以免絕緣損壞。
另一方面,通常高壓保護接地和變壓器中性點功能接地是共用接地裝置RB的,故障電流Id1在RB上產生的故障電壓Uf,該故障電壓經PE線在室內外到處傳導,由于室內已作總等電位聯結,不會帶來危險;而室外路燈電桿一般不設置總等電位聯結,該故障電位可能對人帶來安全隱患。為解決這個問題,采用TT系統,阻斷PE線,切斷故障電位傳導路徑。

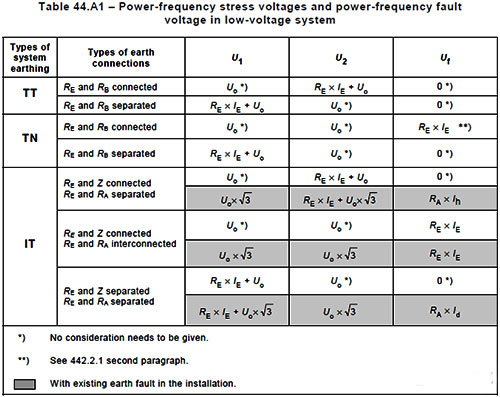

這種做法IEC早有要求,TT系統無論RE與RB是否連接,其Uf均為0。
