安徽非標設備電氣設計規范（八） 設備用和電纜設計規范
發布時間：2025-10-28 來源：合肥仁楷智能 瀏覽次數：284
本章更新的是設備用電纜設計規范，這章節也是屬于電氣設計中最模糊的區域，沒有統一的很嚴苛的定則，我把我項目中實際采用的規則分享給大家，大家也可以當個參考。
8.1、定義區別
在實際的項目中，對電纜叫法比較混亂，所以為了明確意義，本章開宗明義，對電纜的定義進行區別劃分，以防止產生表述上的混淆。
電纜按照構成分為單芯線和多芯線。單芯線又叫導線、電線，英文表述為Wire，多芯線又叫電纜、護套線，英文Cable。多芯線按照使用狀況分又分為固定用線纜和運動用線纜（單芯線一般只作為固定鋪設或者低速低頻率移動使用）。

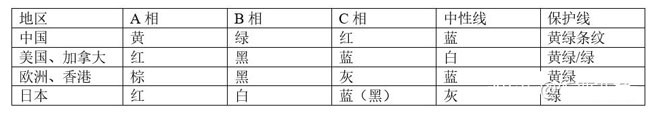

識別顏色具體根據各國情況不同如下表：

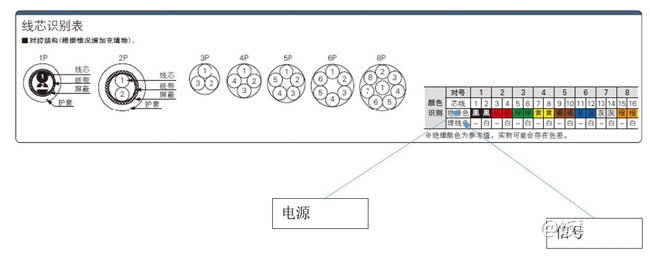

柜外信號線采用符合UL2464的屏蔽雙絞線，其中信號線用雜色識別，單色用于電源。如下圖：
對于導線線徑大于6mm，無法直接套取線號管的情況，請按照下圖標記導線：
當線號管和導線間隙過大，豎立的線號管因重力原因無法和端子緊密靠近時，需要在線號管下方用扎帶阻止線號管的下滑，如下圖：
柜內接線可采用近端標記+信號標記，柜內對外端子可采用信號標記+遠端標記，下圖是一個標準標注的圖例：
此標注規則相對復雜，但是易于維護，易于識別。
單芯線-Wire

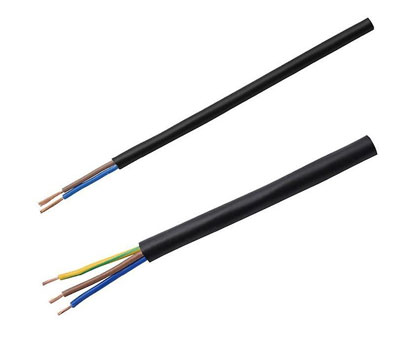

多芯線-Cable

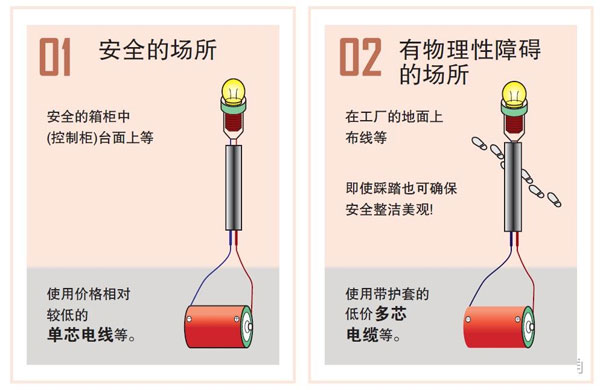

一般就應用場景而言，柜內使用單芯線，柜外使用多芯線。原因也很簡單，柜外的線纜更容易遭到各種破壞，所以需要護套進一步保護線纜。
而本章節提到的電纜都是額定電壓450/750V及以下聚氯乙烯絕緣電纜，中高壓電纜及橡膠絕緣線纜等不在本章范圍之內。
8.2、電纜在不同地區的分類

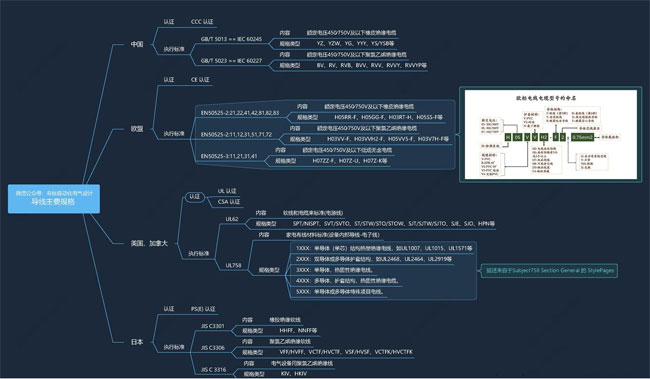

所謂一流國家定標準，美日歐作為老牌的發達國家，早就早早的定好了電纜標準，我國的電纜標準是等同于國際IEC標準而制定的。和美日歐有所不同，這些國家使用的電纜都是他們當?shù)貥?biāo)準的電纜，而國內使用的電纜就五花八門了，而且如果是出口設備還要按照當?shù)氐臉?biāo)準配置線纜（如出口歐洲需要CE認真的線纜，出口日本需要PSE認證的線纜）。本章節無意在電纜本身做過多闡述，但是為了用的明白，還是將不同國家地區的電纜認證情況、類型等做一個總覽如下圖：
此圖請放大觀看，如果實在看不清，或者想下載觀看?？稍诠娞柣貜?fù)‘電纜類型’，從而自動獲取下載鏈接。
8.3、 電纜選型原則
柜內布線選用單芯線，一般選擇RV（GB-T 5023/IEC 60227中規定的ICE02）線。
柜外布線選用多芯線，固定用電纜電源線采用RVV(GB-T 5023/IEC 60227中規定的 ICE53)電纜，信號線推薦采用符合UL2464標準的屏蔽雙絞電纜。如果多芯線使用過程中需要移動，必須選用運動電纜。
固定用電纜的布線彎折，折彎半徑必須大于電纜允許的折彎半徑，運動電纜的保護裝置（如坦克鏈）的折彎半徑也必須符合電纜折彎半徑要求。電纜的折彎半徑可查詢電纜相關技術手冊，或者詢問供應商，如遇查詢不到的情況，折彎一般按照R=6D~8D（D為線纜外徑）來計算。
交流主電路導體截面積最低不低于1.0mm^2，交流控制電路導體截面積不低于0.75mm^2，接地線不低于1.5mm^2，直流主電路導體截面積不低于1mm^2，柜內信號線導體截面積不低于0.3mm^2，柜外多芯電源線不低于0.75mm^2,信號線導體截面積不低于0.08 mm^2。（此原則高于GB/T 5226.1-2019_12.2的規定）
*注：以上只是我個人針對國內設備電纜選型原則，只作為參考。出口設備需要根據出口的目的地而選擇相應的線纜。
8.4、電纜導體截面積標稱尺寸
在電纜選型中，一個最重要的參數就是導體截面積，但并不是所有需要的導體截面積都有，標準電纜都有一定的標準尺寸準則，如果在標準之外，可能就需要額外定制，時間久，價格貴。所以一般都是按照標準尺寸對電纜選型。實際中用到的電纜導體截面積標準尺寸如下圖：

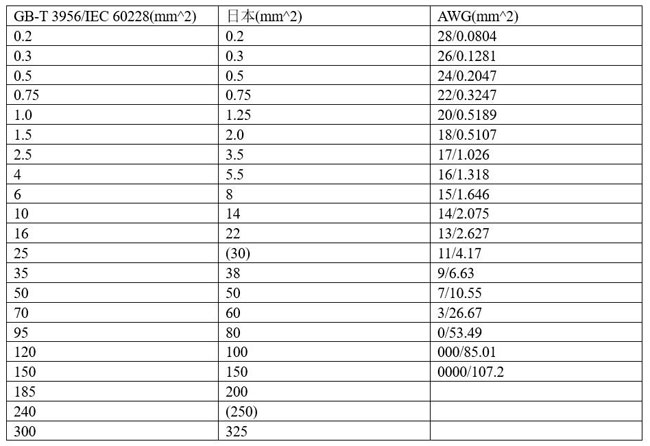

電纜導體截面積標準尺寸
國標線及CE線執行的是第一列的標準尺寸，日標線執行的是第二列標準尺寸，美標線執行的是第三列標準尺寸。
8.5、電纜導體通流量

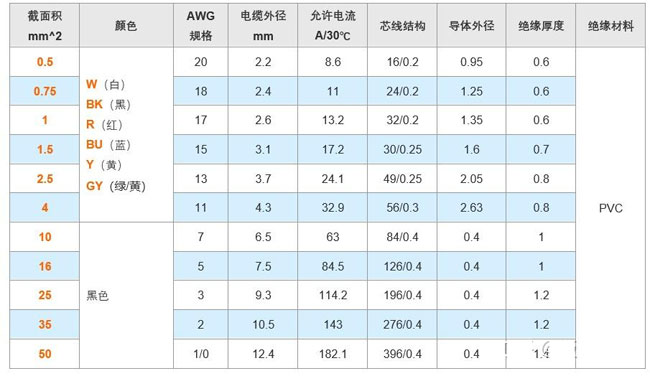

8.5.1、常用單芯線規格參數
單芯線--RV線規格參數
單芯線--KIV線規格參數

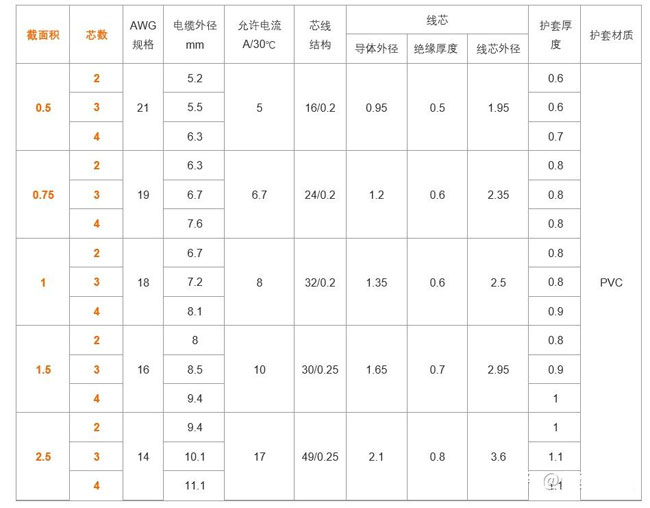

多芯線--RVV線規格參數
8.5.2、導體通流量修正系數

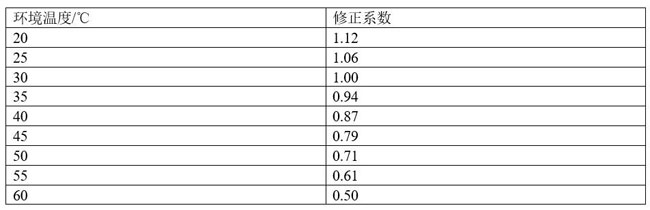

導體通流量溫度修正系數表
---------上表引自GB/T 16895.6-2014_表52.14
導體通流量聚集安裝額減系數
---------上述安裝減額系數引自GB/T 5226-2019_表D2
8.6、電纜顏色識別

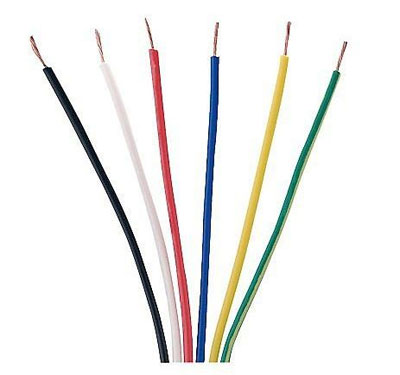

8.6.1、柜內單芯線
黑色：交流和直流動力電路
紅色：交流控制電路
藍色：直流控制電路
橙色：不經過電源切斷開關的例外電路
淡藍色：中性導線或者導體
黃綠色：保護導線或者導體（接地）
---------上述引自GB 5226.1-2019_13.2

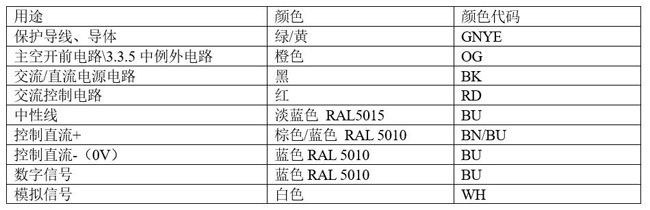

根據上述國標規定，推薦導線顏色如下：
對于對三相顏色識別有要求的客戶需求，也可采用用線纜冷壓端子絕緣護套來識別顏色
這里我想吐槽一下日本的設備，按GB T 5226.1/IEC 60204-1（此標準在日本也有對應的標準JIS B 9960-1:2008）中13.2.4中規定，一般來說，如果柜內存在黃綠色接地線，為防止混淆，柜內導線或者導體不可采用綠色和黃色。日本原來的接地線為綠色，但是最近幾年為了和國際接軌，也普遍采用黃綠色作為地線的顏色，但是日本交流線控制線還是固執的要求采用黃色，說服不了。
8.6.2、柜外多芯線

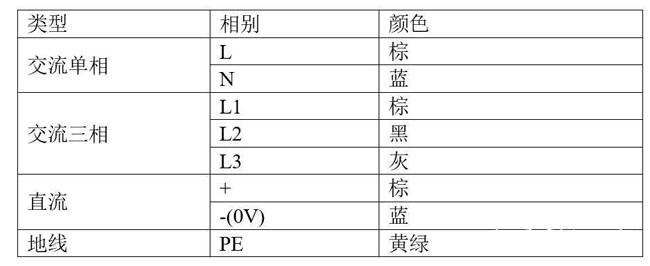

柜外電源護套線采用RVV線，其內線芯絕緣層顏色識別應符合下表規定：
8.7、電纜標注
8.7.1、線號管選擇

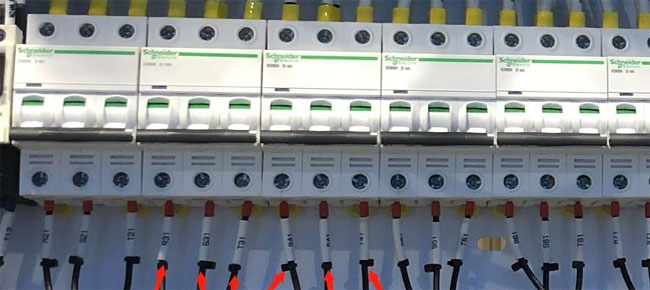

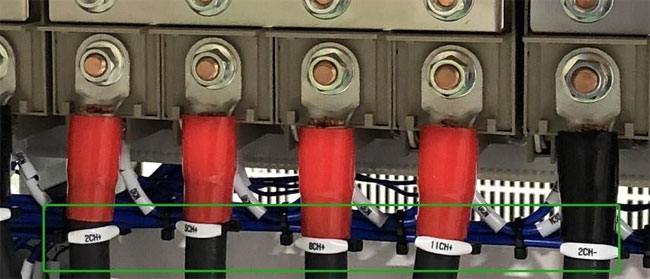

一般情況下，柜內導線的標識是采用線號管（又叫標號管、號碼管）方式標識。在號碼管上打印上導線導體的標識。線號管規格應與導線規格相匹配，如下表：
8.7.2、線號管方向
線號管有字的一側應該在外面，保證檢查線路時，線號管的內容可以被看見。線號管的視讀方向按照線號管所處方向而定，一般原則為：水平方向從左到右，垂直方向由下而上，其他方向如下圖：
8.7.3、標注規則

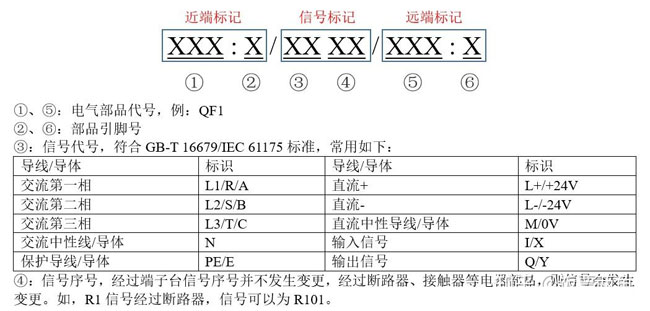

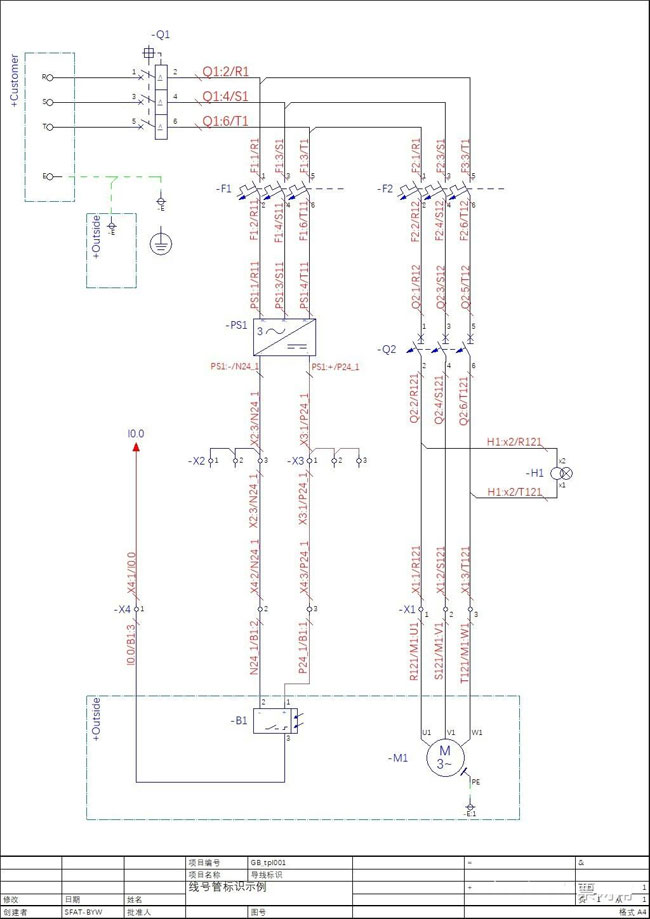

根據GB-T 30085/IEC 62491，采用混合近端標記/信號標記/遠端標記的方式對導線進行標識：
