低壓斷路器都有隔離功能嗎？仁楷智能裝備來解答：
發布時間：2025-12-04 來源：合肥仁楷智能 瀏覽次數：200低壓斷路器都有隔離功能嗎？這里先給出答案：家用微型交流斷路器具備隔離功能(標準強制)，工業用微型斷路器、塑殼斷路器、框架斷路器不做強制要求，既可能沒有隔離功能。
什么是隔離功能？
隔離功能指隔離電器應有可靠的指示、斷開時泄漏電流不應超過規定的允許值，以及斷開時電氣間隙滿足額定沖擊耐受電壓值，通俗的說設備要檢修，斷開隔離電器時要清楚的看到隔離電器處于“斷開”位置，幾乎沒有電流流通，也不會擊穿空氣電離發生電擊事故。
GB14048.1-2012 低壓開關設備和控制設備 第1部分：總則
常見的家用微型斷路器是iC65系列，如iC65N(H)/3P-C16A。但是剛才看這規范發現一句話：

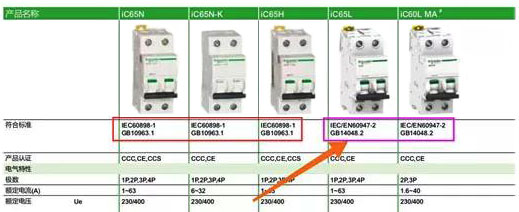

各位同行平時做的小功率電機一般都是用iC65的D型微斷+熱繼電器實現的電機保護吧，嚴格來說是不符合規范要求的，若用施耐德微斷需要用單磁型的iC60L-MA系列，也就是只有短路保護功能的工業用微型斷路器，如下圖所示(標準GB10963.1適用于家用交流斷路器，GB14048.2適用于工業用微型斷路器、塑殼和框架斷路器)。
3、《通用用電設備配電設計規范》GB50055-2011
規范要求

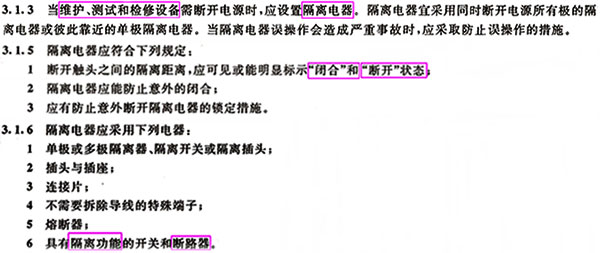

1、《低壓配電設計規范》GB50054-2011

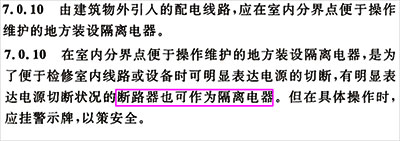

2、《通用用電設備配電設計規范》GB50055-2011
GB50054提到維護、測試和檢修設備最常見的應該就是電機類了。

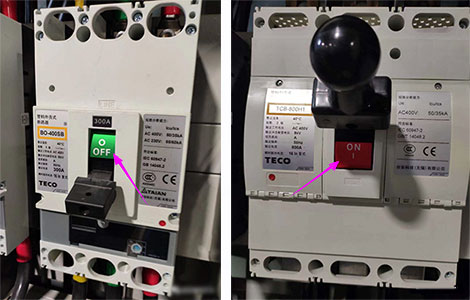

結合以上信息，斷路器是隔離電器的一種(前提是具備隔離功能的斷路器)，其操作手柄處的ON/OF或者I/O標志(按標準是I/O標志)就是《低規》3.1.5條的能明顯標志“閉合”和“斷開”狀態。
有人可能說斷路器沒有肉眼可見的明顯斷點，其實現在隔離開關也沒有肉眼可見的斷點，除非是透明的外殼。而規范說的是斷路器應可見或能明顯標志閉合和斷開狀態。
由以上兩本規范可知，具備隔離功能的斷路器是隔離電器的一種。
斷路器相關標準
那么為什么說家用微型斷路器具備隔離功能，工業用微型斷路器、塑殼斷路器、框架斷路器不強制，可能沒有隔離功能呢？

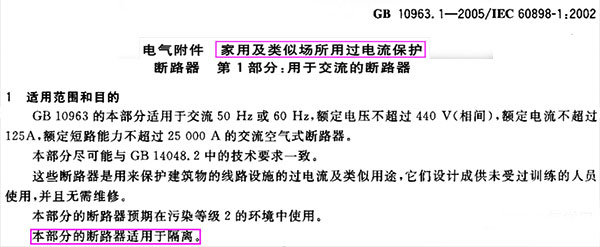

1、GB10963.1-2005 家用及類似場所用過電流保護斷路器 第1部分 用于交流的斷路器
這本規范明確規定了家用型斷路器要具備隔離功能。
常見的家用微型斷路器是iC65系列，如iC65N(H)/3P-C16A。但是剛才看這規范發現一句話：
各位同行平時做的小功率電機一般都是用iC65的D型微斷+熱繼電器實現的電機保護吧，嚴格來說是不符合規范要求的，若用施耐德微斷需要用單磁型的iC60L-MA系列，也就是只有短路保護功能的工業用微型斷路器，如下圖所示(標準GB10963.1適用于家用交流斷路器，GB14048.2適用于工業用微型斷路器、塑殼和框架斷路器)。

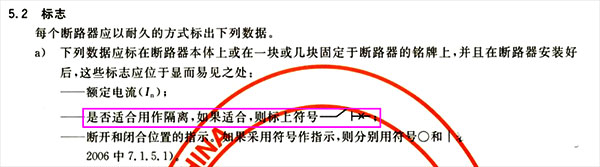

2、GB14048.2-2008低壓開關設備和控制設備第2部分：斷路器

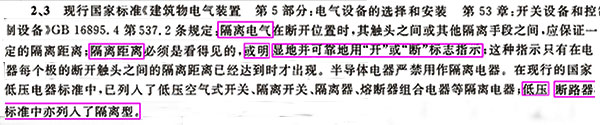

這本規范沒有發現明確規定斷路器需要具備隔離功能的詞語，發現有以下內容供參考。
也就是說工業用微型斷路器、塑殼和框架斷路器產品標準不強制帶隔離功能，雖然現在大多數斷路器都具備隔離功能，但如果圖紙不明確表示出具備隔離功能，那就是不太嚴謹。比如前面《通用用電設備配電設計規范》GB50055-2011要求低壓電機主回路宜具有隔離功能，選用家用型斷路器肯定是具備隔離功能，但此斷路器嚴格來說不可用于電動機保護。而選擇工業用微斷的話可能不具備隔離功能，也不符合規范要求。
最好就是電氣總說明中明確斷路器全部具有隔離功能，并統一圖例表示。 斷路器固定安裝時(非插拔式和抽屜式)建議統一圖例如下：
哪些地方需要用隔離功能的斷路器？
那么都用具備隔離功能的斷路器是否提高造價，浪費呢，規范有要求哪些場所可以使用隔離功能的斷路器嗎？
1、電機類
2、《供配電系統設計規范》GB50052-2009
3、《通用用電設備配電設計規范》GB50055-2011
①這條隔離電器和短路保護電器用一臺具備隔離功能的斷路器即可，無需用隔離開關+斷路器組合。
②后半句可在電梯機房內設置一個隔離開關盒，電源先進隔離開關盒再進電梯控制箱。機房內設置土建配電箱的話，也可以不設置隔離開關盒，直接供電至電梯控制箱。
其他規范要求歡迎大家繼續補充。
小結
如果根據規范、負荷性質能明確知道何時何地用帶隔離功能和不帶隔離功能的工業用微型斷路器、塑殼斷路器、框架斷路器，那么可以用圖例區別表示。否則建議統一圖例，電氣總說明明確規定本工程所有低壓交流斷路器選用具備隔離功能的斷路器。
