科普：知識：進線柜，出線柜，母線聯絡柜，PT柜等柜型作用
發布時間：2025-12-15 來源：合肥仁楷智能 瀏覽次數：140
高低壓電氣成套設備開關柜在電力系統中扮演著非常重要的角色。它們能夠控制和保護電力系統的正常運行，確保電流和電壓的穩定，從而為人們的生產和生活提供可靠的電力支持。它可以控制電流和電壓的大小，并且能夠保護電力系統免受異常電流和電壓的損害。這些開關柜通常由高壓開關、變壓器、斷路器、接觸器、繼電器和電纜等元件組成。它們被廣泛應用于電力、冶金、石化、建筑等各個行業。在這些行業中，高低壓電氣成套設備開關柜的作用是控制和保護電力系統的正常運行，確保電流和電壓的穩定，提高生產效率和生活質量。
總之，高低壓電氣成套設備開關柜是電力系統中非常重要的設備之一。它們的設計和制造需要嚴格遵守相關標準和規范，并且需要經過嚴格的試驗驗證。在未來的發展中，高低壓電氣成套設備開關柜將更加智能化和數字化，為電力系統的可靠性和安全性提供更好的保障。下面本文就給大家分享高低壓開關柜基礎知識，希望能給廣大電氣人員加深對高低壓電氣成套設備開關柜的了解。
▌什么是開關柜？

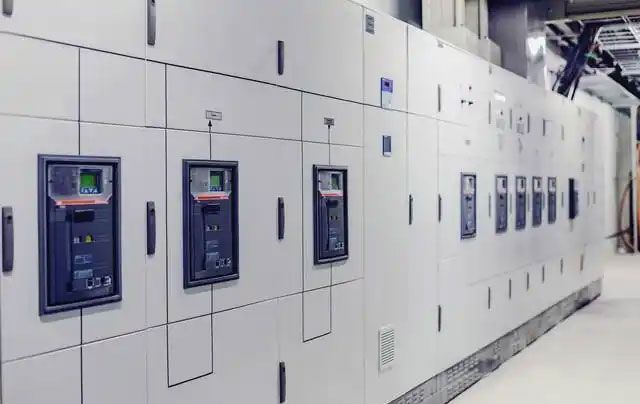

開關柜是指按一定接線方式，將一次設備、二次設備組裝成的成套設備，是用來對線路、設備實施控制、保護的設備。按電壓等級可分為高壓開關柜和低壓開關柜。高低壓開關柜都是采用隔板將柜體分為各個隔室，主要分為母線室、斷路器室、二次控制室、饋線室等。
開關柜是指按一定接線方式，將一次設備、二次設備組裝成的成套設備，是用來對線路、設備實施控制、保護的設備。按電壓等級可分為高壓開關柜和低壓開關柜。高低壓開關柜都是采用隔板將柜體分為各個隔室，主要分為母線室、斷路器室、二次控制室、饋線室等。
▌高低壓電氣成套設備開關柜按功能可以分為哪幾種柜？

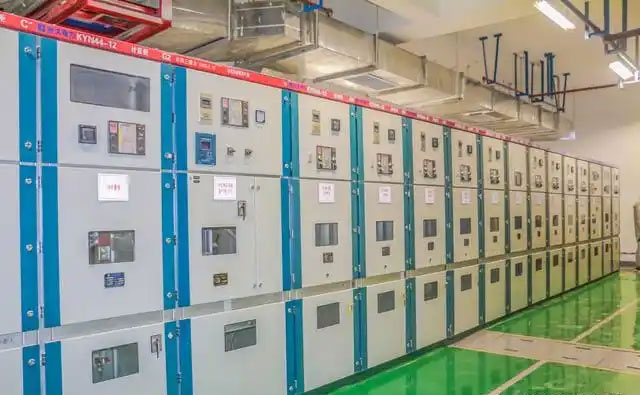

（1）進線柜
進線柜用來接收從電網上進來的電能，通常安裝有斷路器開關、CT、PT、隔離刀等元器件。
（2）出線柜
出線柜也叫饋電柜、配電柜，主要用于分配電能，通常安裝有斷路器開關、CT、PT、隔離刀等元器件。
（3）母線聯絡柜
母線聯絡柜用來連接兩段母線的設備，在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶不同選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。
進線柜用來接收從電網上進來的電能，通常安裝有斷路器開關、CT、PT、隔離刀等元器件。
（2）出線柜
出線柜也叫饋電柜、配電柜，主要用于分配電能，通常安裝有斷路器開關、CT、PT、隔離刀等元器件。
（3）母線聯絡柜
母線聯絡柜用來連接兩段母線的設備，在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶不同選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。
（4）PT柜
PT柜也稱電壓互感器柜，一般都是直接裝設在母線上，檢測母線電壓和實現保護功能，為電動操作機構提供操作電源?？砂凑针妷夯ジ衅鱌T、隔離刀、熔斷器和避雷器等。
（5）隔離柜
隔離柜用來隔離兩端母線用的，或隔離受電設備和供電設備用，它可以給運行人員提供一個可見的端點，方便維護和檢修作業。高低壓電氣成套設備由于隔離柜不具備分?jǐn)?、接通能力，所以在與其配合的斷路器閉合的情況下，不能推拉隔離柜的手車。
（6）電容柜
電容柜也叫補償柜，用來改善電網的功率因數，或者說作無功補償，主要元器件就是電容器、投切控制回路、熔斷器等。電容器柜從電網斷電后，需要一段時間來放電，不能直接用手觸摸柜內元器件，同時斷電后不能馬上重新合閘，以免過電壓損壞電容器，高低壓電氣成套設備通常需要等待幾分鐘。
（7）計量柜
計量柜主要用來計量電能用的，分為高壓計量柜和低壓計量柜，在允許高壓計量的情況下，盡量采用高壓計量。
PT柜也稱電壓互感器柜，一般都是直接裝設在母線上，檢測母線電壓和實現保護功能，為電動操作機構提供操作電源?？砂凑针妷夯ジ衅鱌T、隔離刀、熔斷器和避雷器等。
（5）隔離柜
隔離柜用來隔離兩端母線用的，或隔離受電設備和供電設備用，它可以給運行人員提供一個可見的端點，方便維護和檢修作業。高低壓電氣成套設備由于隔離柜不具備分?jǐn)?、接通能力，所以在與其配合的斷路器閉合的情況下，不能推拉隔離柜的手車。
（6）電容柜
電容柜也叫補償柜，用來改善電網的功率因數，或者說作無功補償，主要元器件就是電容器、投切控制回路、熔斷器等。電容器柜從電網斷電后，需要一段時間來放電，不能直接用手觸摸柜內元器件，同時斷電后不能馬上重新合閘，以免過電壓損壞電容器，高低壓電氣成套設備通常需要等待幾分鐘。
（7）計量柜
計量柜主要用來計量電能用的，分為高壓計量柜和低壓計量柜，在允許高壓計量的情況下，盡量采用高壓計量。
