安徽高低壓開關柜的功能解析與型號詳細對比
發布時間：2025-12-16 來源：合肥仁楷智能 瀏覽次數：209
高低壓開關柜，作為電力系統中的核心設備，發揮著至關重要的作用。它們不僅負責輸送電能，還要確保電力系統的安全穩定運行。高低壓開關柜的出色能力體現在多個方面：首先，它們能夠實時監測電壓和電流，一旦發現異常數據，便會迅速自動切斷電源，從而有效預防潛在事故；其次，高低壓開關柜能夠精準地分配電能，根據不同設備的用電需求進行合理分配，確保電力系統的平穩運行；此外，其遠程控制功能對于大型電力系統而言尤為實用，不僅提升了運行效率，還進一步保障了用電安全。無論是工廠、商場還是小區的電力系統，都離不開高低壓開關柜的守護與支持。
01、開關柜概覽
▍ 開關柜的結構與功能
開關柜，作為成套配電裝置，集成了按特定線路方案設計的一次設備和二次設備。其核心功能在于對電力線路和設備進行控制與保護。盡管不同類型的開關柜在結構上可能有所不同，但通常都包含母線室、斷路器室、二次控制室（儀表室）以及饋線室，這些部分通常由鋼板進行隔離，確保安全。此外，開關柜內部還配備了眾多關鍵元器件，如母線、斷路器、常規繼電器、綜合繼電保護裝置、計量儀表、隔離刀、指示燈以及接地刀等，共同協作，確保電力系統的穩定運行。
▍ 開關柜的分類

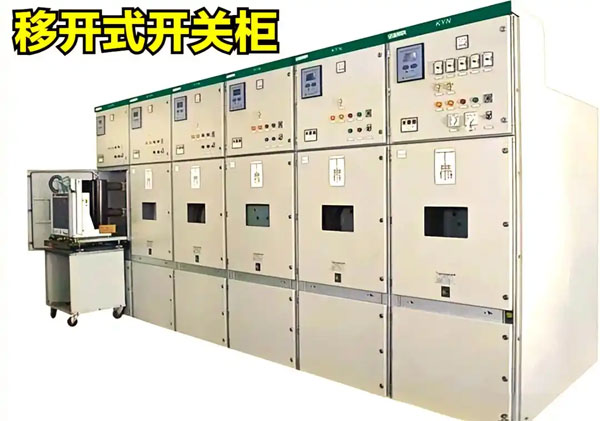

根據斷路器的安裝方式進行分類，開關柜可分為移開式或手車式。在這種類型的開關柜中，主要電器元件，特別是斷路器，是安裝在可抽出的手車上的。這種設計具有良好的互換性，從而顯著提高了供電的可靠性。常見的手車類型包括隔離手車、計量手車、斷路器手車、PT手車、電容器手車以及所用變手車等。

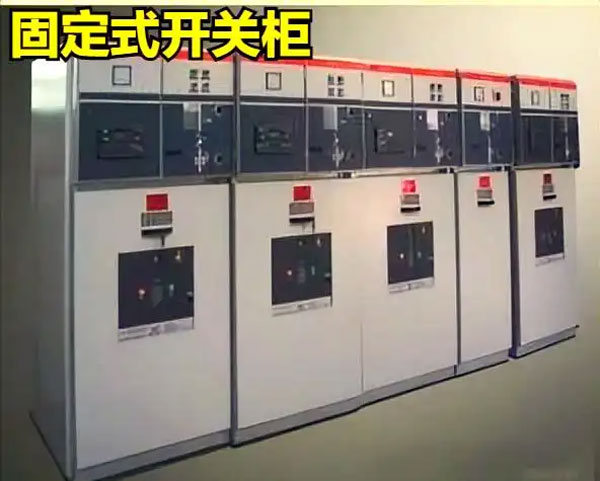

固定式開關柜的特點是柜內所有的電器元件，諸如斷路器或負荷開關等，都是采用固定方式安裝的。相較于移開式或手車式開關柜，固定式開關柜的結構更為簡潔，成本也更為經濟實惠。按安裝地點分類，開關柜可分為室內型（標記為N）和室外型（標記為W）。按柜體結構分類，可以包括金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜和敞開式開關柜。
02、開關柜型號簡介

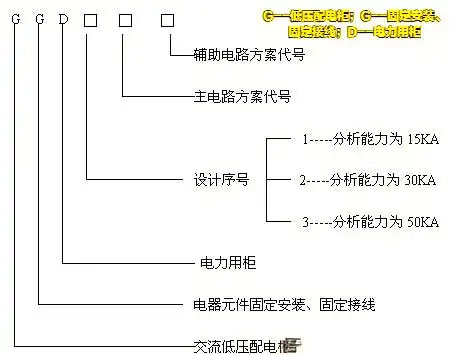

▍ GGD型
GGD型開關柜具備較高的防護等級，常用于電力系統的配電。其設計緊湊，內部元件布局合理，不僅節省了空間，還提高了安全性。GGD型交流低壓配電柜專為變電站、發電廠、廠礦企業等電力用戶設計，適用于交流50Hz、額定工作電壓380V、額定工作電流1000-3150A的配電系統。
▍ GCK型
GCK型開關柜采用抽屜式結構，使得維護和更換更為便捷。此外，其模塊化設計也大大提高了產品的通用性和互換性，可應用于多種場景。

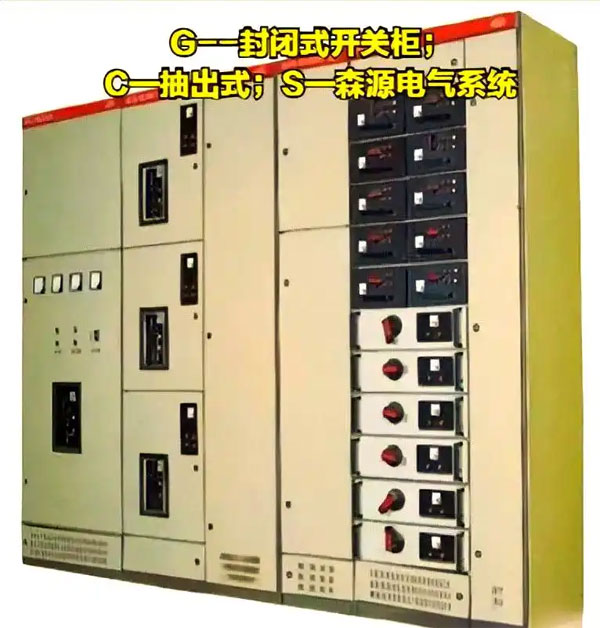

▍ GCS型
GCS型開關柜擁有出色的節能性能，符合環保要求。其獨特的抽屜式結構和模塊化設計，使得產品既美觀又實用。
▍ MNS型
MNS型開關柜廣泛應用于電力系統的高壓和低壓配電，其先進的控制技術和智能化的保護功能為用戶提供了穩定可靠的電力保障。
▍ MCS型
MCS型開關柜專注于大型發電和輸電系統。其結構設計緊湊，經濟高效，適用于惡劣環境下的穩定運行。
03、不同型號開關柜的優缺點
▍ GGD的優缺點
GGD型交流低壓開關柜以其合理的結構、便捷的安裝維護、出色的防護性能以及高分斷能力而聞名。其容量充足，分段能力和動穩定性都相當出色，同時電器方案也具有廣泛的適用性，可視為一種理想的換代產品。然而，該開關柜也存在一些不足，如回路數量較少，單元之間無法任意組合，以及占地面積相對較大，無法與計算機進行聯絡等。
▍ GCK的優缺點
GCK開關柜憑借其卓越的分斷能力、良好的動熱穩定性、以及先進的結構特點，贏得了廣泛的應用。其電氣方案靈活多變，通用性和系列性極強，使得各種方案單元能夠任意組合，實現高效利用。然而，該開關柜也存在一定的不足，如水平母線位于柜頂，而垂直母線缺乏阻燃型塑料功能板，限制了其與計算機的聯絡功能。
▍ GCS的優缺點
GCS型低壓抽出式開關柜以其卓越的技術性能指標，靈活的電氣方案，以及分斷、接通能力高和動熱穩定性好的特點，成功適應了電力市場的發展需求。其設計遵循安全、經濟、合理和可靠的原則，使得組合變得極為便捷，系列性實用性也得以強化。然而，其安裝復雜度可能對某些用戶構成一定挑戰。
▍ MNS的優缺點
MNS系列開關柜設計緊湊，能在有限的空間內容納眾多功能單元。其結構通用性強，靈活的組裝方式以25mm為模數，采用C型型材，適應各種結構、防護等級及使用環境。同時，標準模塊設計使得保護、操作、轉換、控制、調節、指示等標準單元能靈活組合，滿足用戶的不同需求。然而，該開關柜需要更多的維護技能。
▍ MCS的優缺點
MCS型低壓抽出式開關柜，其柜體以C型鋼材精心組裝，確保了外型的一致性和高精度，同時，抽屜式設計使得各元件互換性極佳。然而，其較高的造價可能對中小型用戶構成一定挑戰。
