合肥高低壓成套配電柜安裝質量控制要點，值得收藏學習！
發布時間：2025-12-19 來源：合肥仁楷智能 瀏覽次數：123

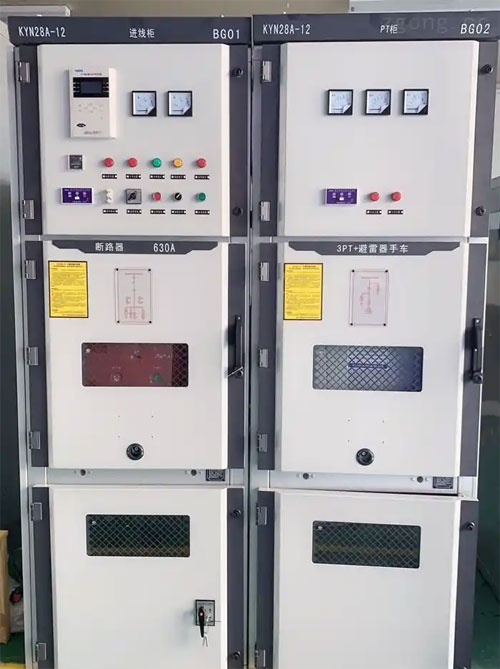

高低壓成套配電柜是什么？想必大部分電氣人員都不陌生了。但是如果說到高低壓成套配電柜安裝質量控制的一些要點，可能不少電氣人員都是一知半解，甚至還有一些電氣人員是一問三不知的。我們都知道高低壓配電柜，又稱成套開關柜或開關柜。是以開關柜為主體，按一定的主接線要求組裝成的其他電氣元件組成的成套電氣設備。它用于配電系統中，用于接收和分配電能?？刂?、測量、保護和調整線路。高壓成套產品是指交流額定工作電壓在3KV-范圍內的開關柜，主要有以下品種：-40、5、-24、-12等。低壓成套配電柜主要包括以下品種：GCK、MNS、GGD等。那么，高低壓成套配電柜安裝質量控制要點都有哪些呢？下面本文給大家總結了相關知識點，看完文章希望能給廣大電氣人員一些參考。

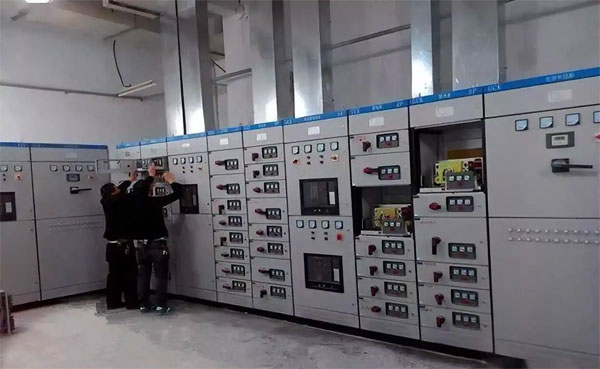

成套配電柜、控制柜、配電箱安裝質量控制要點總結
▼
1、柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE)或接零(PEN）可靠；裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。
2、低壓成套配電柜、控制柜（屏、臺）和動力、照明配電箱（盤）應有可靠的電擊保護。柜(屏、臺、箱、盤）內保護導體應有裸露的連接外部保護導體的端子，當設計無要求時，柜（屏、臺、箱、盤）內保護導體最小截面積Sp不應小于表6.1.2的規定。

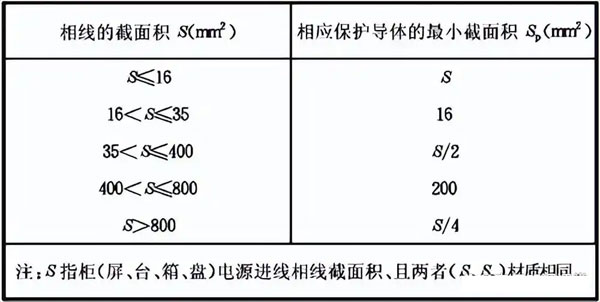

表6．1．2 保護導體的截面積
3、手車、抽出式成套配電柜推拉應靈活，無卡阻碰撞現象。動觸頭與靜觸頭的中心線應一致，且觸頭接觸緊密，投入時，接地觸頭先于主觸頭接觸；退出時，接地觸頭后于主觸頭脫開。
4、高壓成套配電柜應符合下列規定：(1）繼電保護元器件、邏輯元件、變送器和控制用計算機等單體校驗合格，整組試驗動作正確，整定參數符合設計要求；(2)凡經法定程序批準，進入市場投入使用的新高壓電氣設備和繼電保護裝置，按產品技術文件要求交接試驗。
5、低壓成套配電柜交接試驗，必須符合規定。
6、柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值，饋電線路必須大于0.5MQ；二次回路必須大于1MQ。
6、柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值，饋電線路必須大于0.5MQ；二次回路必須大于1MQ。
7、柜、屏、臺、箱、盤間二次回路交流工頻耐壓試驗，當絕緣電阻值大于10MQ時，用2500V兆歐表搖測1min，應無閃絡擊穿現象；當絕緣電阻值在1~10MQ時，做1000V交流工頻耐壓試驗，時間1min，應無閃絡擊穿現象。
8、直流屏試驗，應將屏內電子器件從線路上退出，檢測主回路線間和線對地間絕緣電阻值應大于0.5MQ，直流屏所附蓄電池組的充、放電應符合產品技術文件要求；整流器的控制調整和輸出特性試驗應符合產品技術文件要求。

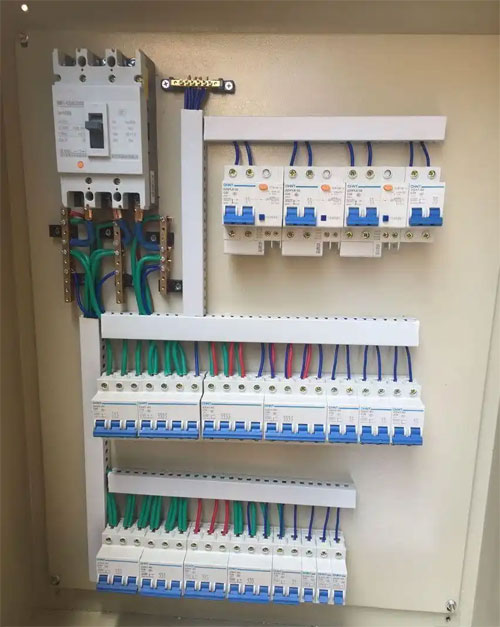

9、照明配電箱（盤）安裝應符合下列規定：（1）箱（盤）內配線整齊，無絞接現象。導線連接緊密，不傷芯線，不斷股。墊圈下螺絲兩側壓的導線截面積相同，同一端子上導線連接不多于2根，防松墊圈等零件齊全；
(2）箱(盤)內開關動作靈活可靠，帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s。
(3)照明箱(盤）內，分別設置零線（N）和保護地線（PE線）匯流排，零線和保護地線經匯流排配出。
(3)照明箱(盤）內，分別設置零線（N）和保護地線（PE線）匯流排，零線和保護地線經匯流排配出。
